Comhla liathróid trunnion brionnaithe

Úsáidtear an comhla liathróide trunnion chun na meáin a ghearradh amach nó a nascadh i réimse leathan de Ranganna 150 ~ Rang 2500. Tá na comhlaí atá déanta as ábhair éagsúla oiriúnach do mheáin éagsúla amhail uisce, gal, ola, gás leachtaithe, gás nádúrtha, gás guail, aigéad nítreach, ocsaídeoir, úiré agus araile. Áirítear ar na modhanna tiomána oibriú láimhe agus oibriú leictreach. Is féidir leis na foircinn nasctha a bheith táthaithe flange nó butt.

GNÉITHE STRUCHTÚRTHA

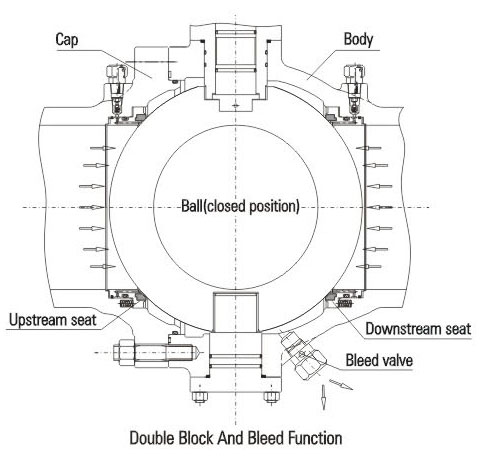

1. Bloc Dúbailte agus Fuiliú (DBB)
Nuair a bhíonn an comhla dúnta agus an cuas lár folamh tríd an gcomhla urscaoilte, blocálfaidh na suíocháin suas an sruth agus síos an sruth an sreabhán ag an ionraon agus ag an asraon go neamhspleách chun feidhm dhúbailte blocála a bhaint amach. Feidhm eile den fheiste urscaoilte is ea gur féidir suíochán na comhla a sheiceáil an bhfuil aon sceitheadh ​​​​ann le linn na tástála. Ina theannta sin, is féidir na taiscí taobh istigh den chorp a ní agus a urscaoileadh tríd an bhfeiste urscaoilte chun damáiste don suíochán de bharr eisíontais sa mheán a laghdú.

2. Chasmhóiminte Oibriúcháin Íseal
Glacann an comhla liathróide píblíne trunnion struchtúr liathróide trunnion agus suíochán comhla snámhach, chun chasmhóimint níos ísle a bhaint amach faoi bhrú oibriúcháin. Úsáideann sé PTFE féin-bhealaithe agus imthacaí sleamhnáin chun an chomhéifeacht frithchuimilte a laghdú go dtí an leibhéal is ísle i gcomhar leis an gas ard-déine agus ard-mhíne.

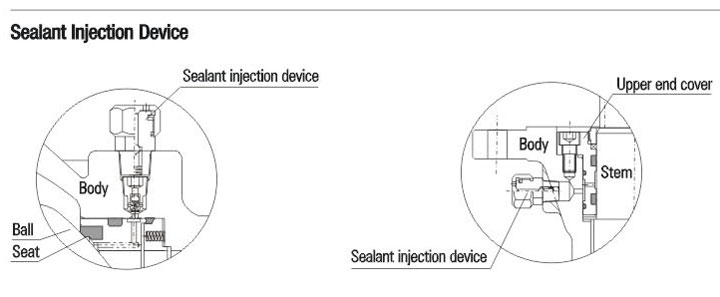

3. Gléas Séalaithe Éigeandála
Tá na comhlaí liathróide a bhfuil trastomhas níos mó ná 6″ (DN150) acu nó cothrom leo deartha le gléas insteallta séalaithe ar an gas agus ar an suíochán. Nuair a dhéantar damáiste don fháinne suíocháin nó don fáinne O gas de bharr timpiste, is féidir an gléas insteallta séalaithe a instealladh chun sceitheadh ​​​​meáin ar an bhfáinne suíocháin agus ar an gas a sheachaint. Más gá, is féidir an córas séalaithe cúnta a úsáid chun an suíochán a ní agus a bhealaithe chun a ghlanadh a choinneáil.

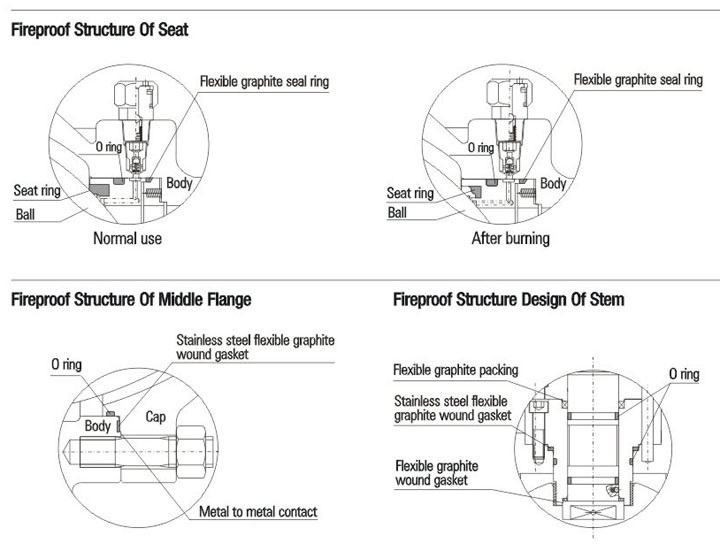

4. Dearadh Struchtúir Dhíonach
I gcás dóiteáin le linn úsáid na comhla, déanfar an fáinne suíocháin, an fáinne O gas agus an fáinne O lár-flainse atá déanta as PTFE, rubar nó ábhair neamh-mhiotalacha eile a dhíghrádú nó a mhilleadh faoi theocht ard. Faoi bhrú an mheáin, brúfaidh an chomhla liathróide an coimeádán suíocháin go tapa i dtreo na liathróide chun an fáinne séala miotail a theagmháil leis an liathróid agus an struchtúr séalaithe cúnta miotail go miotail a chruthú, rud a fhéadann sceitheadh ​​​​na comhla a rialú go héifeachtach. Comhlíonann dearadh struchtúir dóiteáin na comhla liathróide píblíne trunnion na ceanglais in API 607, API 6FA, BS 7655 agus caighdeáin eile.

5. Struchtúr Frithstatach
Tá struchtúr frithstatach ar an gcomhla liathróide agus glacann sé leis an bhfeiste urscaoilte leictreachais stataigh chun cainéal statach a fhoirmiú go díreach idir an liathróid agus an corp nó cainéal statach a fhoirmiú idir an liathróid agus an corp tríd an gas, chun an leictreachas statach a tháirgtear a urscaoileadh mar gheall ar fhrithchuimilt le linn oscailt agus dúnadh na liathróide agus an tsuíocháin tríd an bpíblíne, ag seachaint tine nó pléascadh a d’fhéadfadh a bheith mar thoradh ar spréach statach agus ag cinntiú sábháilteachta an chórais.
6. Struchtúr iontaofa séalaithe suíocháin
Déantar an suíochán a shéalú trí dhá choimeádán suíocháin snámhacha. Is féidir leo snámh go haiseach chun an sreabhán a bhac, lena n-áirítear séalú liathróide agus séalú coirp. Déantar séalú ísealbhrú shuíochán na comhla a bhaint amach trí réamh-theannadh an earraigh. Ina theannta sin, déantar éifeacht loine shuíochán na comhla a dhíriú go réasúnta, rud a fhágann go ndéantar séalú ardbhrú trí bhrú an mheáin féin. Is féidir na dhá chineál séalú liathróide seo a leanas a bhaint amach.
7. Séalaithe Aonair (Faoiseamh Brú Uathoibríoch i gCuas Lár na Comhla)
Go ginearálta, úsáidtear an struchtúr séalaithe aonair, is é sin, níl ach an séalú suas an sruth ann. Ós rud é go n-úsáidtear suíocháin séalaithe suas an sruth agus síos an sruth neamhspleácha luchtaithe le spriongaí, is féidir leis an róbhrú taobh istigh de chuas na comhla an éifeacht réamh-theannaithe den spriongaí a shárú, ionas go scaoilfear an suíochán ón liathróid agus go mbainfear faoiseamh brú uathoibríoch amach i dtreo na coda síos an sruth.

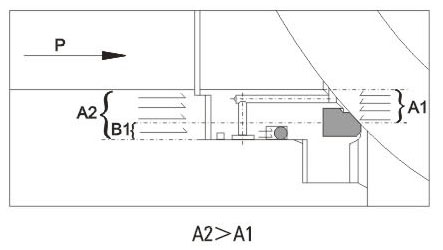

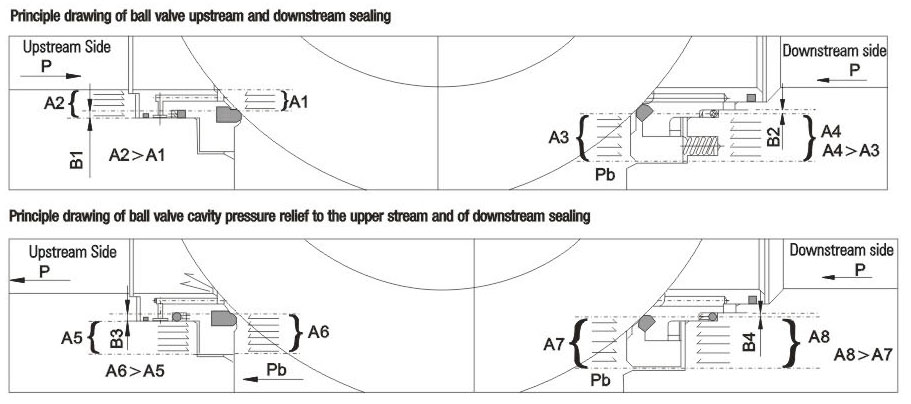

An taobh suas an srutha: Nuair a ghluaiseann an suíochán go haiseach feadh na comhla, cruthaíonn an brú P a chuirtear ar an gcuid suas an srutha (an t-ionraon) fórsa droim ar ais ar A1. Ós rud é go bhfuil A2 níos airde ná A1, A2-A1=B1, brúfaidh an fórsa ar B1 an suíochán i dtreo an liathróid agus cuirfidh sé séalú daingean ar an gcuid suas an srutha.

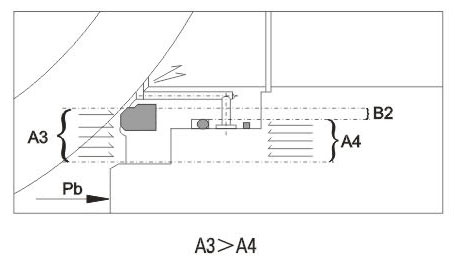

An taobh síos an tsrutha: Nuair a mhéadaíonn an brú Pb taobh istigh den chuas comhla, bíonn an fórsa a fheidhmítear ar A3 níos airde ná an fórsa a fheidhmítear ar A4. Ós rud é go bhfuil A3-A4=B2, sáróidh an difríocht brú ar B2 fórsa an earraigh chun an suíochán a scaoileadh ón liathróid agus faoiseamh brú a bhaint amach ó chuas na comhla go dtí an chuid síos an tsrutha. Ina dhiaidh sin, séalófar an suíochán agus an liathróid arís le gníomh an earraigh.

8. Séalaithe Dúbailte (Loine dúbailte)
Is féidir comhla liathróide píblíne trunnion a dhearadh le struchtúr séalaithe dúbailte roimh agus i ndiaidh na liathróide le haghaidh roinnt coinníollacha seirbhíse speisialta agus riachtanais úsáideora. Tá éifeacht loine dúbailte aici. Faoi ghnáthchoinníollacha, glacann an chomhla séalaithe príomhúil de ghnáth. Nuair a bhíonn damáiste déanta don phríomhshuíochán séalaithe agus nuair a bhíonn sceitheadh ​​​​ann, is féidir leis an suíochán tánaisteach feidhm séalaithe a imirt agus iontaofacht an tséalaithe a fheabhsú.

Glacann an suíochán struchtúr comhcheangailte. Is séala miotail le miotail an príomhshéala. Is fáinne O rubair fluairín an tánaisteach séala a fhéadann a chinntiú go sroicheann an comhla liathróide an leibhéal séalaithe boilgeog. Nuair a bhíonn an difríocht brú an-íseal, brúfaidh an suíochán séalaithe an liathróid tríd an ngníomh earraigh chun an phríomhshéala a bhaint amach. Nuair a ardaíonn an difríocht brú, méadóidh fórsa séalaithe an tsuíocháin agus an choirp dá réir sin chun an suíochán agus an liathróid a shéalú go docht agus feidhmíocht mhaith séalaithe a chinntiú.

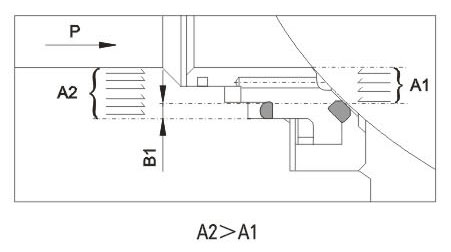

Séalaithe príomhúil: Suas srutha. Nuair a bhíonn an difreálach brú níos ísle nó mura bhfuil aon difreálach brú ann, bogfaidh an suíochán snámhach go haiseach feadh na comhla faoi ghníomh an earraigh agus brúfaidh sé an suíochán i dtreo na liathróide chun séalú daingean a choinneáil. Nuair a mhéadaíonn brú an phíblíne P, bíonn an fórsa a fheidhmítear ar limistéar A2 shuíochán na comhla níos airde ná an fórsa a fheidhmítear ar limistéar A1, A2-A1=B1. Dá bhrí sin, brúfaidh an fórsa ar B1 an suíochán i dtreo na liathróide agus bainfidh séalú daingean amach ar an gcuid suas srutha.

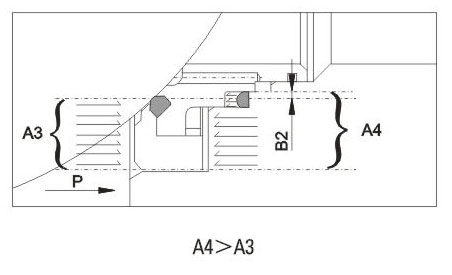

Séalaithe tánaisteach: Sruth síos. Nuair a bhíonn an difreálach brú níos ísle nó mura bhfuil aon difreálach brú ann, bogfaidh an suíochán snámhach go haiseach feadh na comhla faoi ghníomh an earraigh agus brúfaidh sé an suíochán i dtreo na liathróide chun séalú daingean a choinneáil. Nuair a mhéadaíonn brú P chuas na comhla, bíonn an fórsa a fheidhmítear ar limistéar A4 shuíochán na comhla níos airde ná an fórsa a fheidhmítear ar limistéar A3, A4-A3=B1. Dá bhrí sin, brúfaidh an fórsa ar B1 an suíochán i dtreo na liathróide agus bainfidh séalú daingean amach ar an gcuid sruth suas.

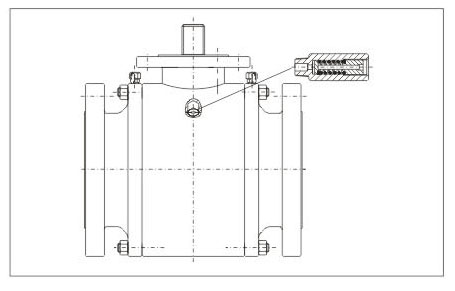

9. Gléas Faoisimh Sábháilteachta
Ós rud é go bhfuil an comhla liathróide deartha leis an séalaithe príomhúil agus tánaisteach chun cinn a bhfuil éifeacht loine dúbailte aige, agus nach féidir leis an gcuas lár faoiseamh brú uathoibríoch a bhaint amach, ní mór an chomhla faoisimh sábháilteachta a shuiteáil ar an gcorp chun an baol damáiste ró-bhrú taobh istigh den chuas comhla a chosc a d'fhéadfadh tarlú mar gheall ar leathnú teirmeach an mheáin. De ghnáth, is NPT1/2 nasc na comhla faoisimh sábháilteachta. Pointe eile le tabhairt faoi deara ná go scaoiltear meán na comhla faoisimh sábháilteachta go díreach isteach san atmaisféar. Mura gceadaítear scaoileadh díreach isteach san atmaisféar, molaimid comhla liathróide le struchtúr speisialta faoisimh brú uathoibríoch i dtreo an tsrutha uachtair a úsáid. Féach ar an méid seo a leanas le haghaidh sonraí. Léirigh san ordú le do thoil mura bhfuil an chomhla faoisimh sábháilteachta ag teastáil uait nó más mian leat an chomhla liathróide le struchtúr speisialta faoisimh brú uathoibríoch i dtreo an tsrutha uachtair a úsáid.

10. Struchtúr Sóisialta Faoisimh Brú Uathoibríoch i dTreo an tSrutha Uachtair
Ós rud é go bhfuil an comhla liathróide deartha leis an séala príomhúil agus tánaisteach chun cinn a bhfuil éifeacht loine dúbailte aige, agus nach féidir leis an gcuas lár faoiseamh brú uathoibríoch a bhaint amach, moltar comhla liathróide leis an struchtúr speisialta chun freastal ar an riachtanas maidir le faoiseamh brú uathoibríoch agus a chinntiú nach ndéantar aon truailliú don chomhshaol. Sa struchtúr, glacann an sruth uachtarach séala príomhúil agus glacann an sruth íochtarach séala príomhúil agus tánaisteach. Nuair a bhíonn an chomhla liathróide dúnta, is féidir leis an mbrú sa chuas comhla faoiseamh brú uathoibríoch a bhaint amach don sruth uachtarach, chun an baol de bharr brú na cuasa a sheachaint. Nuair a bhíonn an suíochán príomhúil damáiste agus sceitheann sé, is féidir leis an suíochán tánaisteach feidhm séalaithe a imirt freisin. Ach ba chóir aird ar leith a thabhairt ar threo sreafa na comhla liathróide. Le linn na suiteála, tabhair faoi deara na treoracha suas an sruth agus síos an sruth. Féach ar na líníochtaí seo a leanas le haghaidh prionsabal séalaithe na comhla leis an struchtúr speisialta.

11. Gas Cruthúnas Séideadh
Glacann an gas an struchtúr atá cruthúnas séideadh amach. Tá an gas deartha leis an gcosán ag a bhun ionas nach séidfidh an meán an gas amach fiú i gcás brú neamhghnácha i gcuas na comhla nuair a chuirtear an clúdach uachtarach agus an scriú i bhfeidhm.

12. Friotaíocht Creimeadh agus Friotaíocht Strus Sulfíde
Fágtar lamháltas áirithe creimeadh do thiús bhalla an choirp. Déantar an gas cruach carbóin, an seafta seasta, an liathróid, an suíochán agus an fáinne suíocháin a phlátáil nicil cheimiceach de réir ASTM B733 agus B656. Ina theannta sin, tá ábhair éagsúla atá frithsheasmhach in aghaidh creimeadh ar fáil d’úsáideoirí le roghnú.
De réir riachtanais an chustaiméara, is féidir ábhair na comhlaí a roghnú de réir NACE MR 0175/ISO 15156 nó NACE MR 0103, agus ba cheart rialú cáilíochta agus cigireacht cháilíochta dian a dhéanamh le linn an mhonaraithe chun go gcomhlíonfar go hiomlán na ceanglais sna caighdeáin agus go gcomhlíonfar na coinníollacha seirbhíse i dtimpeallacht sulfairithe.

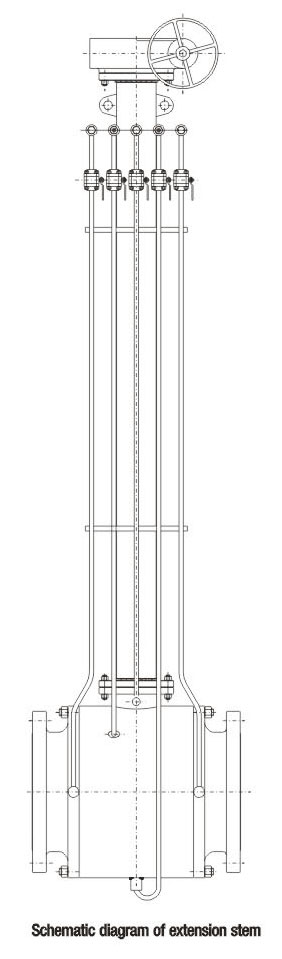

13. Gas Síneadh
Maidir leis na comhlaí leabaithe, is féidir an gas síneadh a sholáthar más gá oibriú ar an talamh. Tá an gas síneadh comhdhéanta de ghas, comhla insteallta séalaithe, agus comhla draenála is féidir a shíneadh go barr ar mhaithe le háisiúlacht oibríochta. Ba chóir d’úsáideoirí riachtanais agus fad an ghais síneadh a chur in iúl agus orduithe á gcur.
I gcás comhlaí liathróide atá á dtiomáint trí oibríochtaí leictreacha, aeroibrithe agus aeroibrithe-hiodrálacha, ba chóir go mbeadh fad an ghais síneadh ó lár an phíblíne go dtí an fhlange uachtarach.
